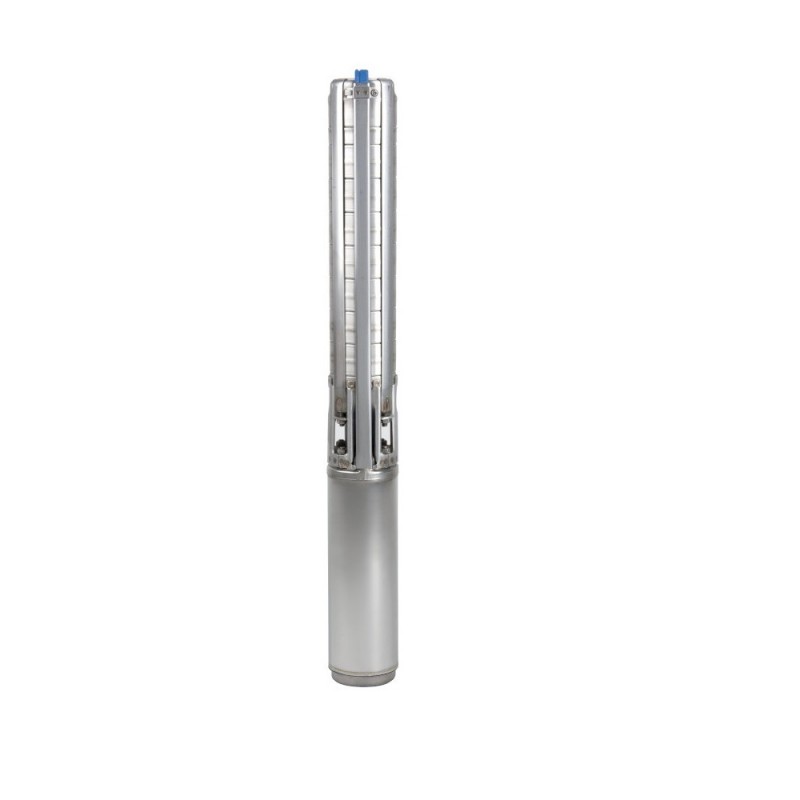

Wilo-Sub TWI 6″ 50m3/h Ανοξείδωτη 304

Πολυβάθμια, υποβρύχια αντλία 6″ με ιμάντα έλξης για κατακόρυφη ή οριζόντια εγκατάσταση.

Εκκαθάριση
  • Περιγραφή
  • Μάρκα
  • Επιπρόσθετες Πληροφορίες
  • ΧΡΗΣΗ
  • ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Περιγραφή

Κωδικοποίηση τύπου
Π.χ. Wilo-Sub TWI 6.01-09-CI
TWI Υποβρύχια αντλία
6 Διάμετρος του υδραυλικού συστήματος σε ίντσες
01 Ονομαστική παροχή [m3/h]
09 Αριθμός βαθμίδων του υδραυλικού συστήματος
C Γενιά σειράς κατασκευής
I Χιτώνιο κινητήρα από 1.4571, σύνδεση κινητήρα με επίπεδο φις κινητήρα
Εξοπλισμός/Λειτουργία
Υποβρύχια αντλία πολλών βαθμίδων με ακτινικές πτερωτές
Ενσωματωμένη βαλβίδα αντεπιστροφής
Σύνδεσμος NEMA
Κινητήρας μονοφασικού ή τριφασικού ρεύματος
Ερμητικά χυτευμένοι κινητήρες
Υλικά κατασκευής
Περίβλημα υδραυλικού συστήματος: Ανοξείδωτος χάλυβας 1.4301
Πτερωτές: Ανοξείδωτος χάλυβας 1.4301
Άξονας υδραυλικού συστήματος: Ανοξείδωτος χάλυβας 1.4057
Περίβλημα κινητήρα: Ανοξείδωτος χάλυβας 1.4301
Άξονας κινητήρα: Ανοξείδωτος χάλυβας 1.4305
Περιγραφή/Σχεδιασμός
Υποβρύχια αντλία με έγκριση ACS για κατακόρυφη ή οριζόντια εγκατάσταση.
Υδραυλικό τμήμα
Υποβρύχια αντλία πολλών βαθμίδων με υποδοχή σύνδεσης NEMA 4″ και ακτινικές ή ημιαξονικές πτερωτές σε αρθρωτό τρόπο κατασκευής. Ενσωματωμένη βαλβίδα αντεπιστροφής. Όλα τα μέρη που έρχονται σε επαφή με το υγρό άντλησης είναι κατασκευασμένα από ανοξείδωτα υλικά.
Κινητήρας
Ανοξείδωτος μονοφασικός ή τριφασικός ηλεκτροκινητήρας για απευθείας εκκίνηση. Στεγανοποιημένος, ερμητικά χυτευμένος κινητήρας εμποτισμένος σε ρητίνη, με περιέλιξη με μόνωση βερνικιού, αυτολιπαινόμενα έδρανα, με πλήρωση νερού-γλυκόλης.
Ψύξη
Η ψύξη του κινητήρα πραγματοποιείται μέσω του υγρού άντλησης. Ο κινητήρα πρέπει να λειτουργεί πάντα βυθισμένος. Πρέπει να τηρούνται οι οριακές τιμές για τη μέγιστη θερμοκρασία υγρού άντλησης, καθώς και η ελάχιστη ταχύτητα ροής. Η κατακόρυφη τοποθέτηση μπορεί να γίνει κατ’ επιλογή με ή χωρίς χιτώνιο ψύξης. Η οριζόντια τοποθέτηση πρέπει να γίνεται σε συνδυασμό με ένα μανδύα ψύξης.
Μανδύας πίεσης
Ο μανδύας πίεσης χρησιμεύει στην απευθείας εγκατάσταση του συγκροτήματος στο σύστημα αγωγού σωλήνα. Εδώ δεν τοποθετείται από τον κατασκευαστή βαλβίδα αντεπιστροφής. Η μέγιστη πίεση προσαγωγής ανέρχεται σε 10 bar.
Διαμόρφωση
Η λειτουργία αναρρόφησης δεν είναι δυνατή με αυτά τα συγκροτήματα!
Κατά τη λειτουργία, το συγκρότημα πρέπει να καλύπτεται εντελώς από το νερό!
Περιεχόμενα συσκευασίας παράδοσης
Ήδη συναρμολογημένο υδραυλικό σύστημα + κινητήρας
Καλώδιο σύνδεσης 1,5/2,5 m με έγκριση για χρήση σε εφαρμογές πόσιμου νερού (διατομή: 4×1,5 mm2)
Έκδοση μονοφασικού ρεύματος μαζί με κιβώτιο συνδέσεων με πυκνωτή, θερμική προστασία κινητήρα και διακόπτη ενεργοποίησης/απενεργοποίησης
Οδηγίες εγκατάστασης και λειτουργίας
Επιλογές
Υδραυλικό σύστημα σε ανοξείδωτο χάλυβα 1.4401
Κινητήρας σε ανοξείδωτο χάλυβα 1.4401
Τύπος κατασκευής 60 Hz
Γενικές οδηγίες – Οδηγία ErP (οικολογικού σχεδιασμού)
Το σημείο αναφοράς για τις υδραντλίες μέγιστης απόδοσης είναι MEI ≥ 0,70Η απόδοση της αντλίας με πτερωτή μειωμένης διαμέτρου είναι συνήθως χαμηλότερη από την απόδοση αντλίας με πτερωτή μέγιστης διαμέτρου. Η πτερωτή μειωμένης διαμέτρου προσαρμόζει την αντλία σε σταθερό σημείο λειτουργίας, στο οποίο μειώνεται η κατανάλωση ενέργειας. Ο δείκτης ελάχιστης απόδοσης (MEI) βασίζεται σε πτερωτή μέγιστης διαμέτρου.Η λειτουργία της παρούσας υδραντλίας με μεταβαλλόμενα σημεία λειτουργίας ενδέχεται να είναι αποδοτικότερη και οικονομικότερη όταν ρυθμίζεται, π.χ., με κινητήριο σύστημα μεταβλητών στροφών, στο οποίο το σημείο λειτουργίας της υδραντλίας αντιστοιχεί στο εν λόγω σύστημα.πληροφορίες για την απόδοση της επιλογής των σημείων αναφοράς διατίθενται στο www.europump.org/efficiencycharts
Κωδικοποίηση τύπου
Π.χ. Wilo-Sub TWI 6.01-09-
TWI Υποβρύχια αντλία
6 Διάμετρος του υδραυλικού συστήματος σε ίντσες
02 Ονομαστική παροχή [m3/h]
09 Αριθμός βαθμίδων του υδραυλικού συστήματος

Μάρκα

WILO

Επιπρόσθετες Πληροφορίες

Βάρος Μ/Δ
Διαστάσεις Μ/Δ
Μοντέλο

TWI 6.50-02-C, TWI 6.50-03-C, TWI 6.50-05-C, TWI 6.50-07-C, TWI 6.50-10-C, TWI 6.50-12-C, TWI 6.50-15-C, TWI 6.50-17-C, TWI 6.50-19-C, TWI 6.50-22-C, TWI 6.50-24-C

Παροχή σε m3/h

18, 30, 50, 60

Αριθμ.Βαθμίδων

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 4, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 5, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 6, 60, 7, 8, 9

PS

10, 4, 5, 12.5, 15, 17.5, 2, 20, 25, 3, 30, 35, 40, 5.5, 50, 7.5

Σύνδ.Στομίων

3'', 2 1/2"

Τάση (V)

3-400V

Εφαρμογή στα παρακάτω: Για την παροχή απλού και πόσιμου νερού από γεωτρήσεις και δεξαμενές. Παροχή νερού οικιακής χρήσης. Για τη δημοτική υδροδότηση, άρδευση με καταιονισμό και κανονική. Αύξηση πίεσης. Μείωση της στάθμης νερού. Για την άντληση νερού σε βιομηχανικές εφαρμογές. Για την άντληση νερού χωρίς μακρόινα και διαβρωτικά συστατικά.
Δείκτης ελάχιστης απόδοσης: (MEI) ≥ 0,7 Ηλεκτρική σύνδεση: 3~400 V, 50 Hz Υποβρύχια λειτουργία: S1 Θερμοκρασία υγρού άντλησης: 3 – 30 °C Ελάχιστη ροή στον κινητήρα: 0,1 m/s Μέγιστη περιεκτικότητα σε άμμο: 50 g/m3 Μέγιστοι κύκλοι έναρξης: 20/h Βαθμός προστασίας: IP68 Σύνδεση κατάθλιψης: Rp 2½ - Rp 3
